Wenn Sie ein Projekt umsetzen, das Präzision und technische Genauigkeit erfordert, benötigen Sie eine Dokumentation, die keinen Raum für Vermutungen lässt. CADX erstellt Schalungszeichnungen, die eine solide Grundlage für jeden Baustufe bilden. Unsere Ausarbeitungen entstehen in enger Zusammenarbeit mit dem Investor und dem Architekten, damit Sie sicher sein können, dass jeder Konstruktionsteil richtig geplant und verständlich für den Auftragnehmer dargestellt wurde. CADX ist ein Partner, der ingenieurtechnisches Wissen mit einem praktischen Ansatz zur Bauausführung verbindet und Dokumentationen liefert, die sich auf die reale Ausführungsqualität auswirken. Präzise Schalungsdokumentation von CADX Die von CADX erstellten Schalungszeichnungen sind ein integraler Bestandteil der Ausführungsdokumentation jeder Beton- und Stahlbetonkonstruktion. Sie bestimmen die Geometrie, die Abmessungen und die Anordnung der Elemente und bilden die Grundlage für eine ordnungsgemäße Schalung und Betonierung. Die Dokumentation wird auf der Grundlage von Architekturplänen und statischen Berechnungen erstellt, und ihr Ziel ist es, das Projekt in der realen Bauwirklichkeit genau abzubilden. Jede von unserem Team erstellte Zeichnung enthält präzise Informationen über Kanten, Arbeitsunterbrechungen, Durchbrüche, Nischen oder einbaufertige Elemente, sodass der Auftragnehmer vor Beginn der Arbeiten ein vollständiges Bild der Konstruktion erhält. Der Prozess der Erstellung von Schalungszeichnungen Die Spezialisten von CADX erstellen Schalungspläne auf der Grundlage der neuesten CAD-Tools, was eine außergewöhnliche Genauigkeit und Lesbarkeit der Ausarbeitungen ermöglicht. Im Entwicklungsprozess werden alle technischen Daten berücksichtigt – von der Anordnung der Unterstützungen und der Bewehrung bis zur Platzierung der vor dem Betonieren zu installierenden Anlagen. Jede Schalungszeichnung wird auf Übereinstimmung mit den Baunormen überprüft und mit dem Investor und dem Architekten abgestimmt. So vorbereitete Dokumentationen gewährleisten eine Übereinstimmung zwischen dem Projekt und seiner Ausführung, minimieren das Risiko von Fehlern und Verzögerungen auf der Baustelle. CADX als Partner bei der Umsetzung von Investitionen Das Unternehmen CADX liefert Schalungszeichnungen, die nicht nur technische Dokumentationen darstellen, sondern auch ein wichtiges Kommunikationsmittel zwischen dem Architekten und dem Auftragnehmer sind. Dank langjähriger Erfahrung und hoher Arbeitsstandards stellen wir Ausarbeitungen sicher, die an die Spezifika der Investition angepasst sind – von kleinen Gebäuden bis hin zu komplexen Industrieanlagen. Die Priorität des Unternehmens ist die Präzision, die Transparenz und die Praktikabilität der Dokumentation, die es den Auftragnehmern ermöglicht, das Projekt gemäß den Vorgaben zu realisieren und so die Dauerhaftigkeit und Sicherheit jeder Konstruktion zu gewährleisten. Wir laden Sie bereits heute zur Zusammenarbeit ein!

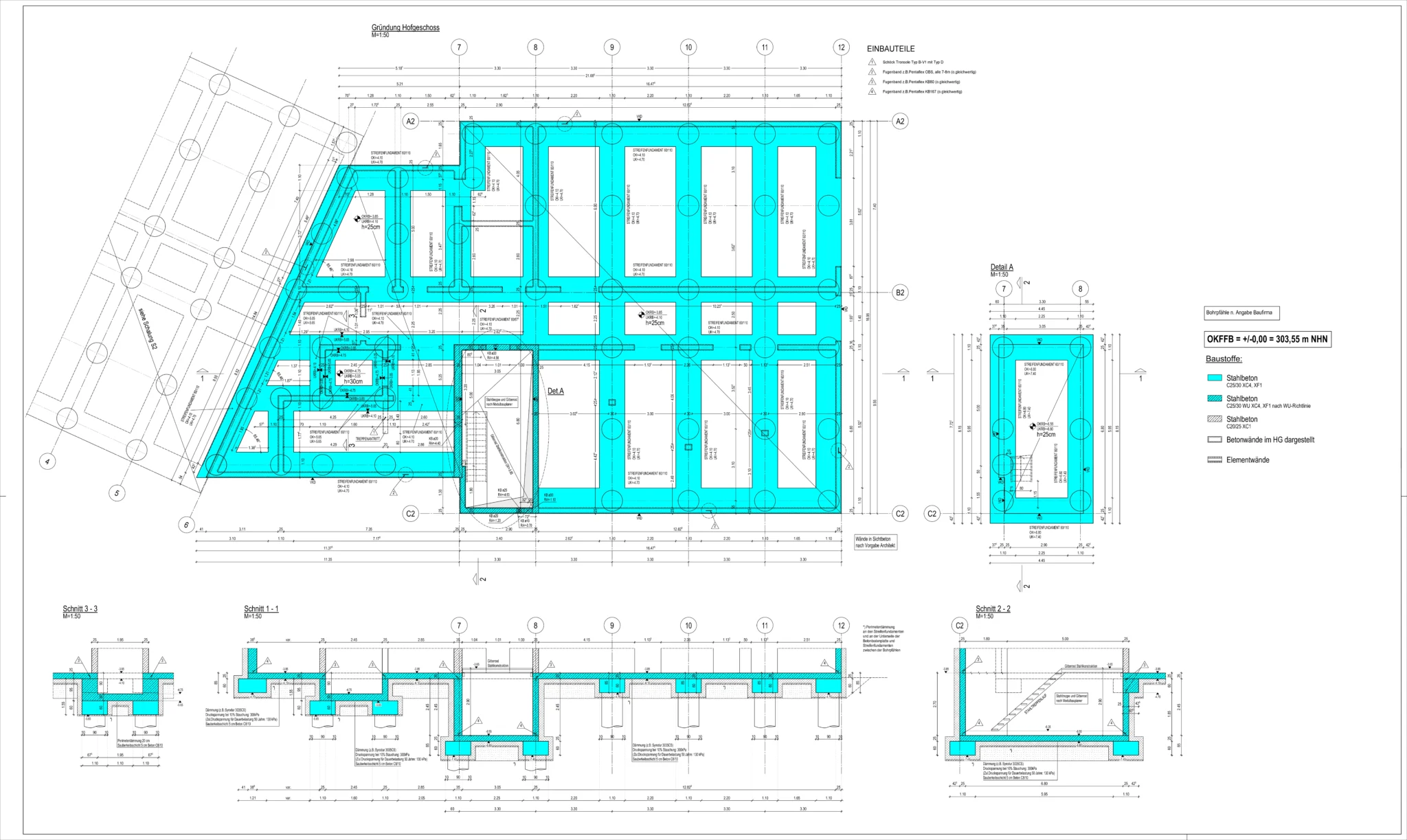

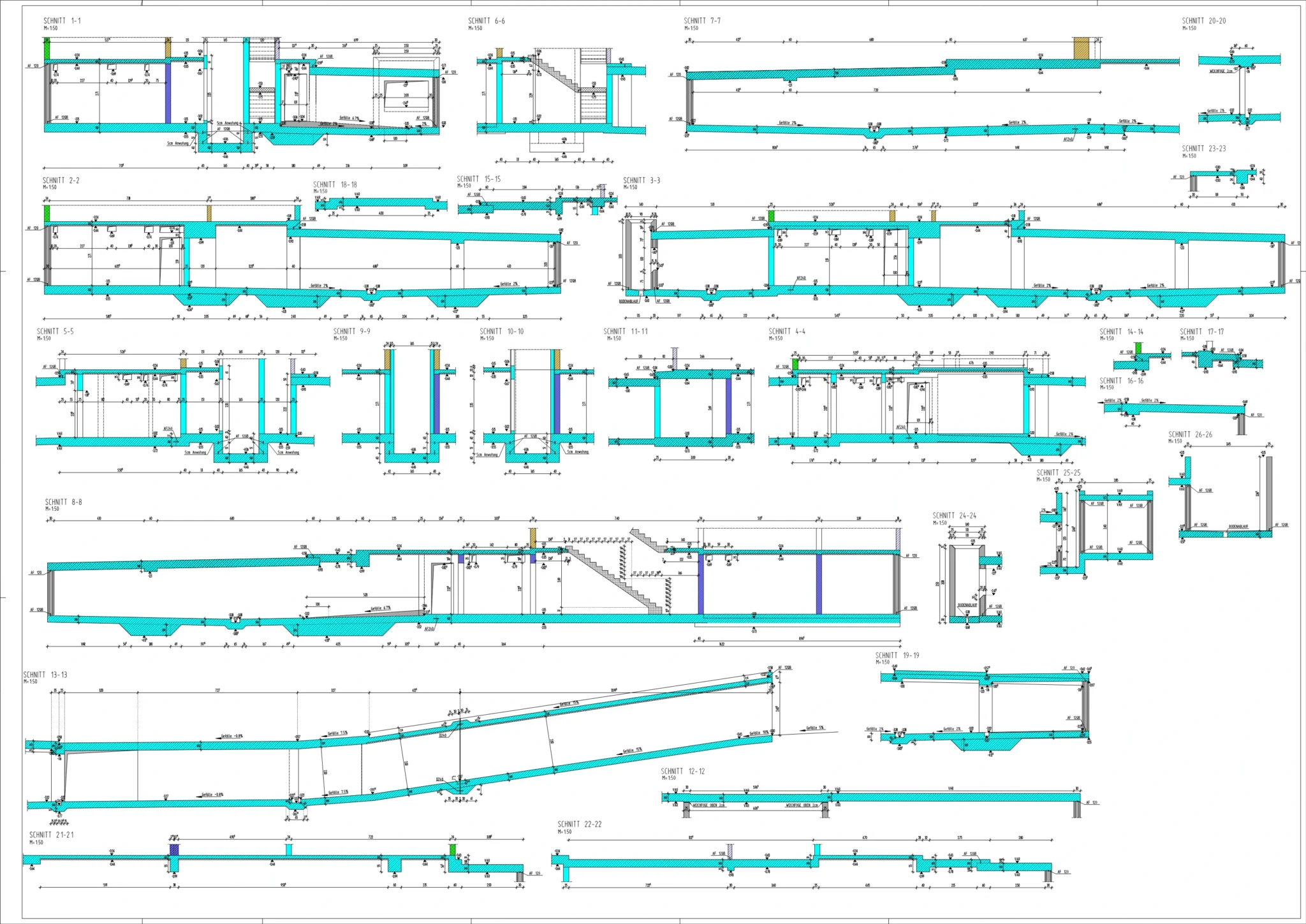

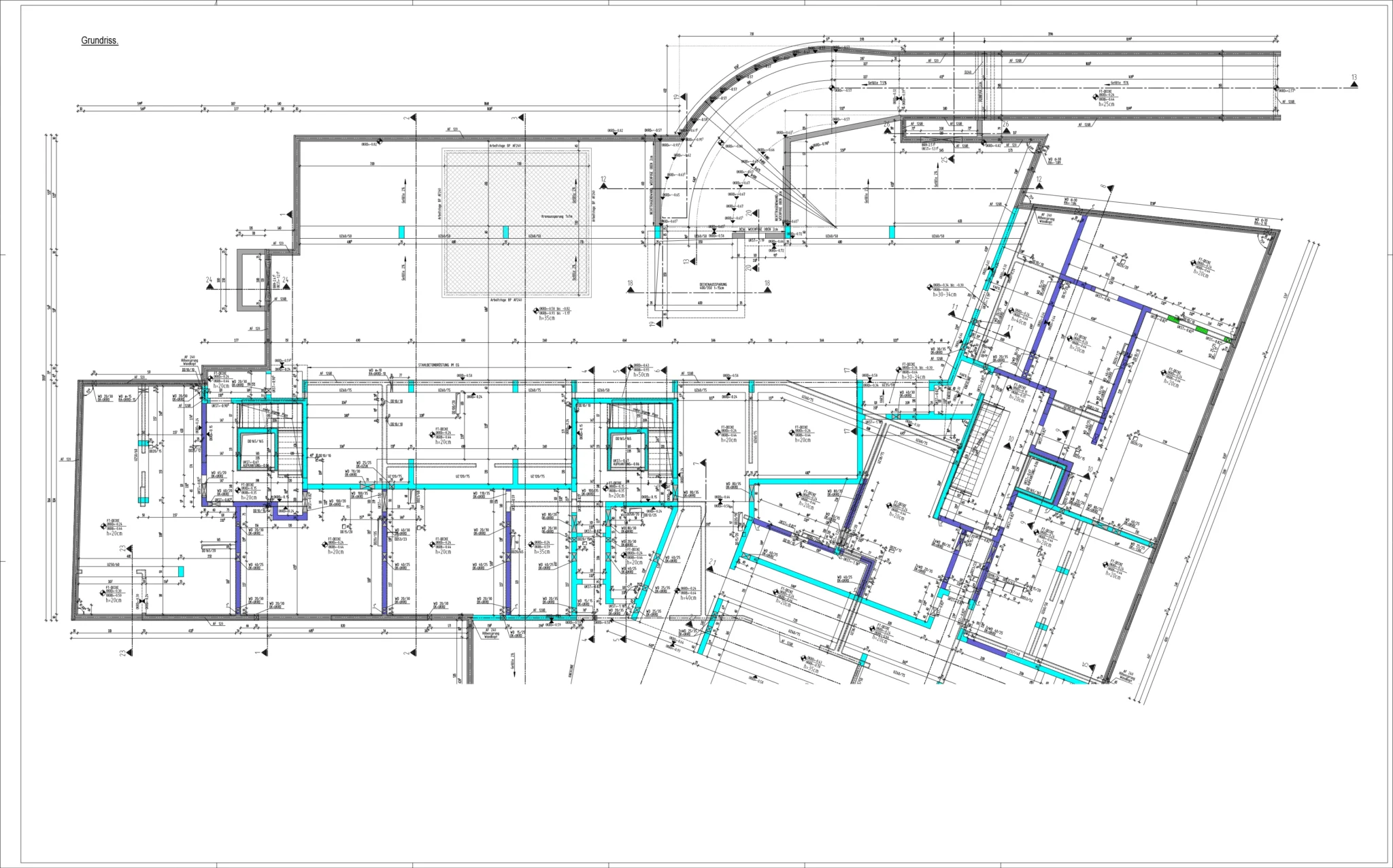

Der Schalungsplan sollte klare Informationen über das zu fertigende Element enthalten, wie z.B. Grundriss, Schnitte, Ansichten und Details.
Der Plan sollte genaue Maße der Schalungselemente enthalten, damit diese entsprechend ausgeführt werden können. Dazu gehören Länge, Breite, Höhe und alle Neigungen oder Winkel des Elements.
Wenn das Element Aussparungen oder Durchbrüche für Rohre, Kabel oder andere Installationen erfordert, sollten diese im Schalungsplan angegeben werden. Es sollte klar sein, wo und wie solche Elemente in die Schalung integriert werden müssen.
Der Schalungsplan sollte auch die Betoniersequenz enthalten, die die Reihenfolge und die Abschnitte angibt, in denen der Beton gegossen werden soll. Dies kann insbesondere bei großen oder komplexen Objekten wichtig sein.
Wenn es spezielle Anforderungen oder spezielle Anweisungen gibt, die während der Schalungsarbeiten einzuhalten sind, sollten diese im Plan vermerkt werden. Dazu können beispielsweise spezielle Oberflächenbearbeitungen, Randbedingungen oder Qualitätsicherungsmaßnahmen gehören.
Beispielhafter Text
